  本文重要针对于龙迅半导体LT9611UXC，mipi转HDMI桥接芯片的在调试过程中的前期领导，蕴含必要筹备的工具与debug的一些单一注明
。

LT9611UXC 是 MIPI DSI/CSI 转 HDMI2.0 的桥接芯片，支持 I2S/SPDIF 的音频输入
。芯片内置 OCM，烧录固件之后重新上电/复位即可工作
。

  LT9611UXC 固件升级有两种方式，一是通过 PC 端上位机工具，共同 CH341A USB 转 I2C 的转换器实现烧录；二是由表部主控将固件通过 I2C 接口烧入芯片
。第一 种方式合用于调试阶段，必要将 USB 转 I2C 工具表挂到芯片的 I2C 接口上，若是必要烧录的数量较多，操作起来比力麻烦；第二种方式合用于量产阶段，由主控直接将固件烧入芯片，这样批量烧录和升级都比力方便
。

硬件工具：CH341A USB 转 I2C 转接板
。

上位机软件工具：Upgrade_Flash_For_Application.exe

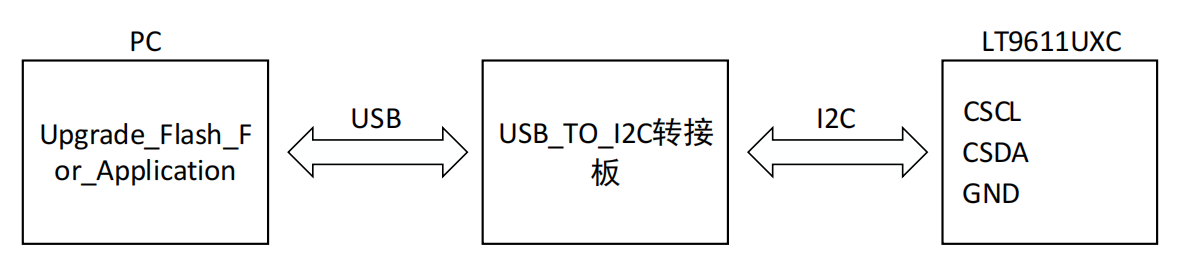

升级工具与 LT9611UXC 的衔接图如下：

筹备工具：

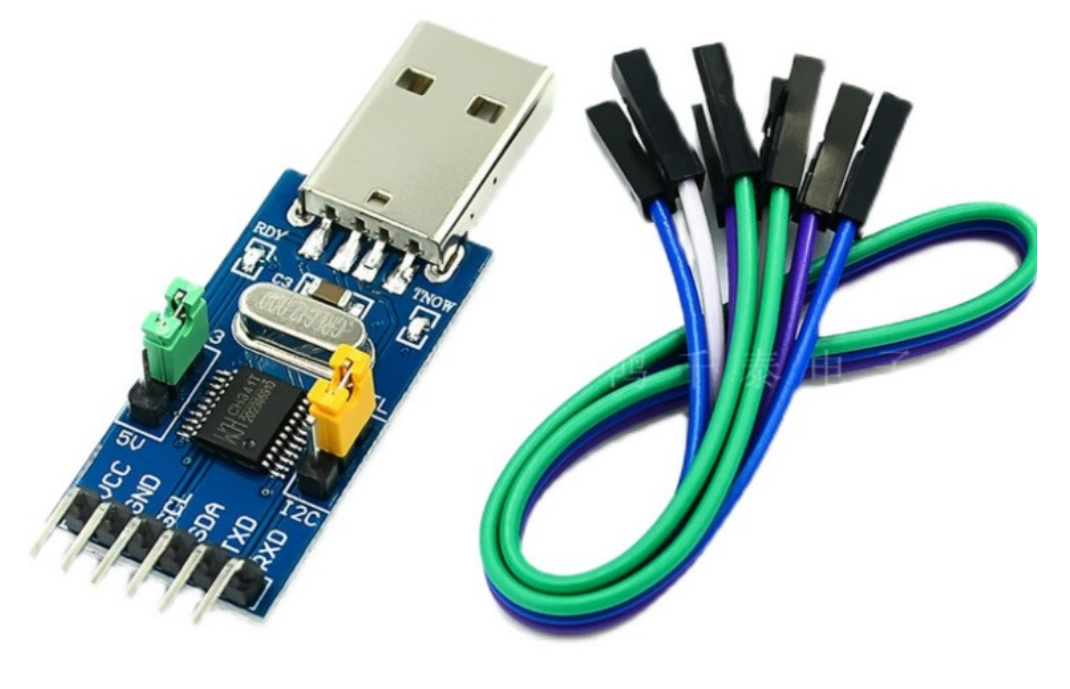

（USB转I2C调试工具）

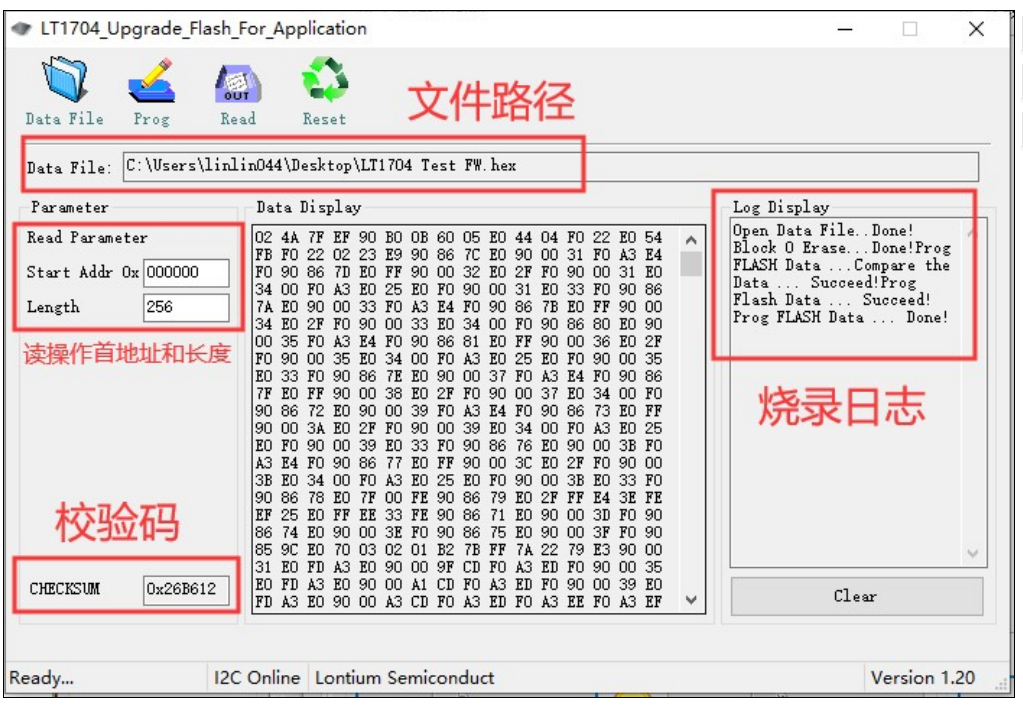

（上位机升级工具的界面）

a) 用 USB 转 I2C 的转接板将 PC 和板子上的 LT2611UXC 芯片的 I2C 接口衔接起来；

b) 将 LT9611UXC 的板卡上电；

c) 打开 Upgrade_Flash_For_Application 工具；

d) 在”Chip”的下拉菜单当选择”LT9611UX/UXC”，会自动检测出设备地址，显示在”Device Addr”处；

e) 点击”Data File”按钮选择待烧录的固件；

f) 点击”Prog”按钮，期待烧录进度条实现；

g) 点击”Read”按钮，读出部门字节验证是否烧录成功
。

USB 转 I2C 转接板是通用的工具，若是没有的话能够找我司采办或者直接从网上采办
。

表部主控能够通过 I2C 接口，将固件写入到芯片内部 flash 中
。我们会提供升级的参考代码，只必要将参考代码一向到主控平台即可
。关因而否必要升级的逻辑判断，能够通过版本号来节造，也能够强造升级，由客户凭据利用决定
。

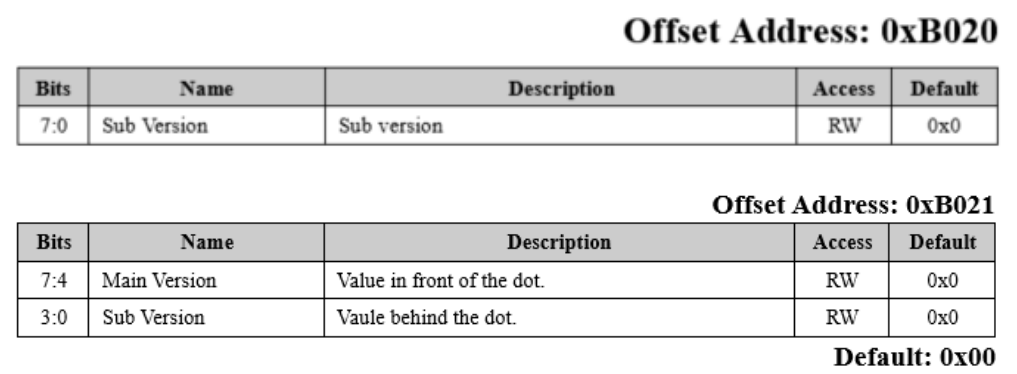

当前运行的固件版本号可由寄放器 0xB020/0xB021 读出，如版本 V1.5.1，寄放器 0xB020 中是子版本 0x01，0xB021 中的值为 0x15
。

我们提供的 LT9611UXC 的固件会在文件名中表明版本号，如LT9611UXC_V1.5.2.hex，能够用固件名称中的版本号与当前运行的固件的版本号进行比力，判断是否必要升级
。

LT9611UXC 内部的寄放器可通过 I2C 接口读写，I2C 的设备地址是 8bit 的 0x56 和0x5E，可通过地址选择脚 I2C_ADDR 选择，拉高时地址是 0x5E，拉低时地址是0x56
。若是必要 7bit 地址的话，必要将地址右移一个 bit
。芯片内部的寄放器大幼是 8bit 的，地址长度是 16bit 的，由 Bank 地址和偏移地址组成
。例如寄放器 0x8101，Bank 地址是 0x81，偏移地址是 0x01
。若是要读取

寄放器 0x8101 的值，就要先切换 Bank 地址，再读取偏移地址的值
。在通过 I2C 读写 LT9611UXC 内部寄放器前，必要向寄放器 0x80ee 先写 0x01，将OCM 法式停下来，在操作之后必要将寄放器 0x80ee 写 0x00，让 OCM 法式持续运行
。

读取寄放器 0x8101 的步骤如下：

i2c_write(0xff, 0x80) //switch to bank address 0x80

i2c_write(0xee, 0x01) //write 0x01 to 0x80ee(Stop firmware in OCM)

i2c_write(0xff, 0x81) //Switch the bank addr to 0x81

value_0x8101 = i2c_read(0x01) //Read the value from offset addr 0x01

i2c_write(0xff, 0x80) //switch to bank address 0x80

i2c_write(0xee, 0x00) //write 0x01 to 0x80ee(Start firmware in OCM)

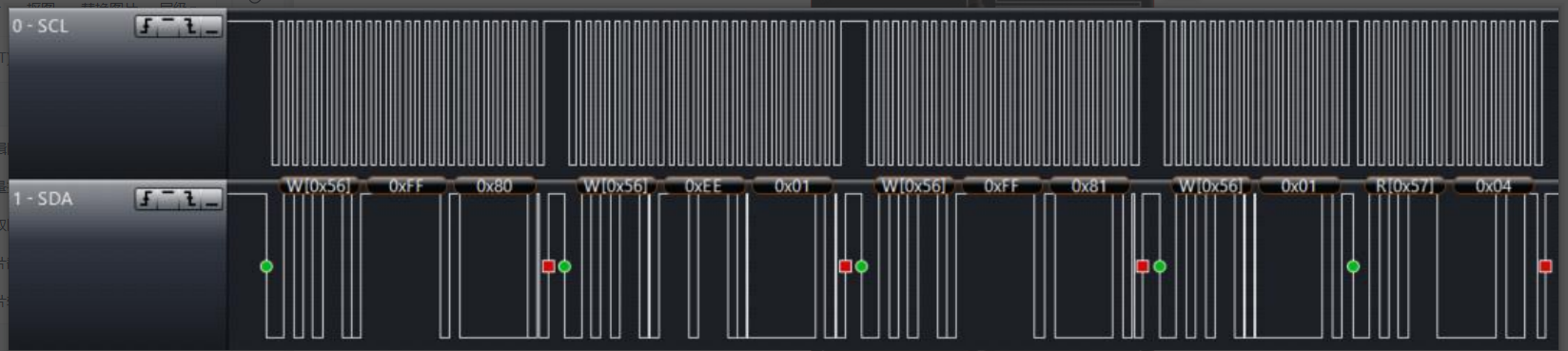

下面是读取 0x8101 寄放器时，抓取的 I2C 时序图
。

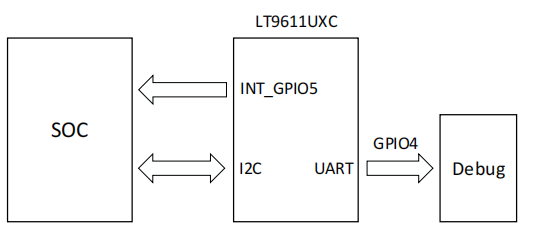

lt9611uxc 衔接框图

推荐的衔接框图如上，Soc与LT9611UXC 之间通过 I2C 和 INT_GPIO5 交互
。I2C 是用于烧录固件和读写芯片内部寄放器使用；INT_GPIO5 用于上报一些中断事务给Soc
。

LT9611UXC 的 GPIO5 配置为中断引脚，默认上电为高电平
。当芯片有事务要通知SOC 时，会通过 GPIO5 触发一个 5ms 左右的低电平脉冲中断，而后再维持高电平
？膳渲玫闹卸鲜挛裨毯酒寥∠掠 EDID、HPD 状态变动、CEC 数据包接管等
。SOC 检测到中断之后先通过 I2C 读取中断状态寄放器 0xB022，判断中断事务，而后将该中断状态清掉，再凭据必要读取对应的状态寄放器
。

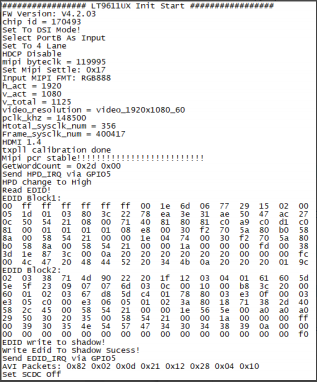

LT9611UXC 在正常运行过程中，会通过 UART 输出 Log 信号
。固件中默认将 GPIO4配置为 Uart_TX，波特率 62500
。建议将 GPIO4 留出测试点
。Log 信息中会输出以下信息
。

a. 固件的版本号；

b. MIPI 接管端模式配置；

c. MIPI 输入选择的 port 和 lane 数；

d. MIPI 的 byteclk；

e. MIPI 传输的数据体式和分辨率；

f. HPD 的状态；

g. 读取到下游的 EDID；

h. Avi 包内容；

若是芯片的 Uart 不方便接出来，也能够通过 I2C 读取芯片内部状态寄放器来判断当前芯片工作状态
。

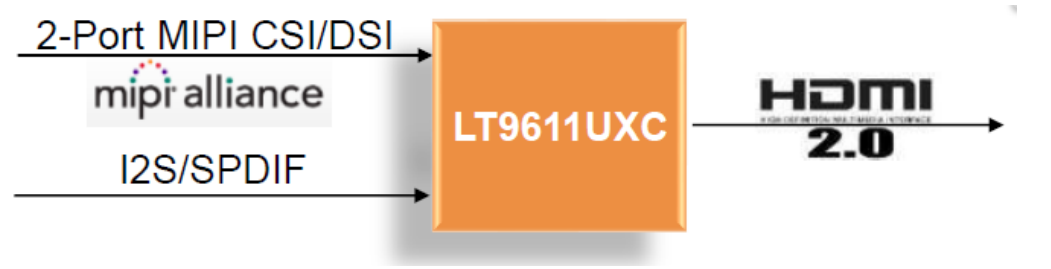

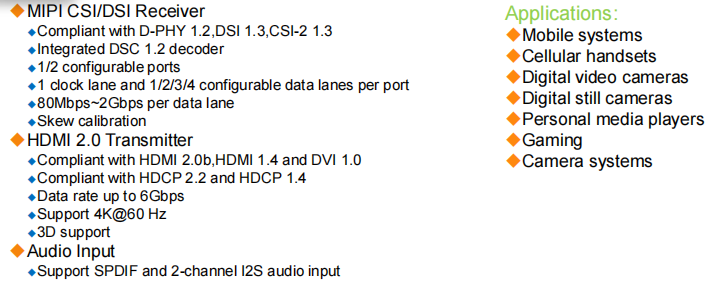

LT9611UXC为一颗HDMI 2.0 Transmitter，支持2-Port MIPI CSI/DSI转HDMI2.0，目前已在各类数字播放器中大量使用
。更多的职能配置技术参数，我们将再下一篇幅为各人做介绍
。
