    本文重要介绍一款实现30米距离cable的实现规划
。

第一、HDMI2.1工作道理介绍HDMI 2.1在工作时，是必要source端即信号源和sink端即显示设备，通过EDID握手协商后，再决定传输模式、带宽、HDR体式等职能
。

    先来说说source端，也就是我们常说的信号源端，例如PS5、笔记本、OTT盒子等信号端
。

    图像信号通过游戏主机GPU处置完后，首先通过HDMI芯片编码，而后再将高频率电信号以固定的速度，通过HDMI线传输至电视机或者功放系统

；Sink端，就是我们常说的显示屏或者说显示器，便携式显示器蕴含在内
。

在电视和显示器上，HDMI 节造芯片通常整合在CPU SOC中
。当图像信号通过HDMI接口传输过来后，主控芯片的HDMI节造器经过解码后，再交给GPU或者其他图像芯片处置
。
那么，要实现HDMI2.1的传输，就必须Source信号源可能输出HDMI2.1信号，Sink可能接管并且解码HDMI2.1信号
。
所以信源设备可能和显示设备最终能不能使用48Gb带宽，可不成以VRR，重要取决于信源端和显示端两块HDMI节造芯片的协商，这个协商过程是通过EDID来进行的
。
另表，有些显示器的HDMI 2.1芯片只支持单通路FRL 6Gb带宽，也就是HDMI 2.1最大带宽24Gb，4K 120Hz 444 10bit只能通过DSC实现
。
若是衔接不支持DSC的PS5，那么PS5的4K 120hz模式，只能以420色度二次采样实现
。

    先讲完了Source以及Sink端，那么还有一个是必要我们去相识的，也就是HDMI传输线缆，这个成分也是造约HDMI传输速度的关键成分
。

二、HDMI2.1  cable介绍首先，通常的铜缆HDMI线是物理接触式插头，没有中央是没有芯片的！当然，若是需要线缆距离必要在1.5M以上，是必要增长信号加强芯片以预防信号衰减
。

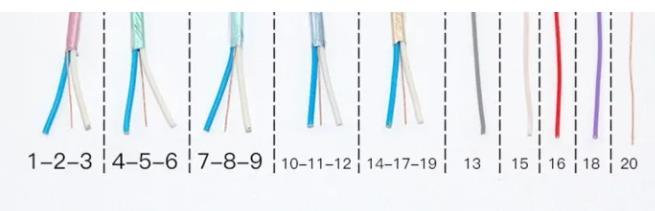

上图是HDMI2.1高速信号线缆里的信号线，蕴含五组高速信号线组以及一组SUB信号线
。
其中SUB信号线组是用来传输EDID信号来牵手Source端与Sink端
。那么若是说要做超长的HDMI线缆呢？那么就要用到HDMI信号加强芯片
。

    目前市面上有很多信号加强芯片利用在HDMI线缆上
。这边幼编推荐一款市面上常用的HDMI信号加强芯片：LT86121EX 
。

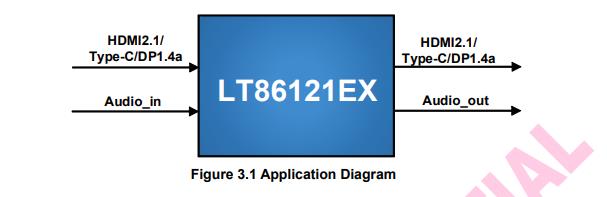

    使用双绞线6类线传输，两端使用LT86121EX芯片，即可将8K60HZ或者4K120HZ信号耽搁至30米
。

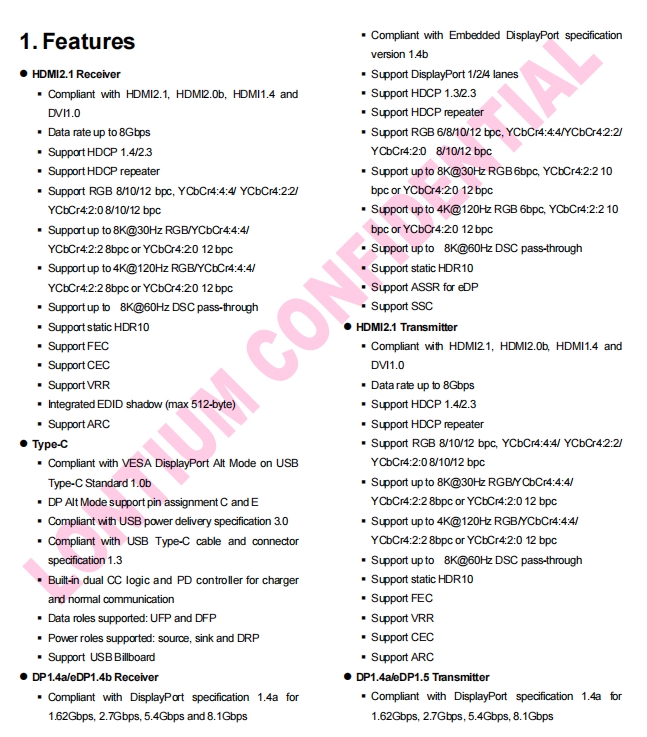

三、芯片简介HDMI2.1的输入和输出都支持高达8Gbps的数据速度，这为4K@120Hz, 8K@30Hz或8K@60Hz提供了足够的带宽和压缩数据(直通)，还支持HDCP2.3解key职能
。Type-C或DP1.4a输入和输出都支持高达8.1Gbps的数据速度，这为4K@120Hz、8K@30Hz或8K@60Hz提供了足够的带宽和压缩数据(直通)
。
在配对模式下，DSC能够降低数据速度，从而降低带宽需要
。此表，能够激活FEC来纠正数据谬误，援手提高系统的容错水平
。这些怪异的技术结合在一路将大大耽搁传输距离
。两种数字音频接口可用，I2S和SPDIF
。I2S接口支持8-ch LPCM, SPDIF接口支持2-ch LPCM或压缩音频，均支持最大192khz采样率
。该设备可能通过集成的微处置器实现自动操作，该微处置器使用嵌入式SPI闪存进行固件存储
。系统节造也可通过配置I2C从接口
。

    目前市面上绝大无数Source端都选取了TYPE-C接口进行数据传输，而TYPE-C接口所输出的大均为USB/DP/EDP信号，以苹果Macbook air M1为例，

早已取缔HDMI物理接口，此时就必要用到Bypass芯片进行一个信号转换
。也正是MacBook的精简接口，使得目前市面上的扩大坞成了必须品
。
其事珐展坞的实现架构是比力单一的产品，通常使用USB HUB芯片与转换芯片即可做成一个扩大坞
。文章关于HDMI，那注定是说说其中几个转换芯片中的HDMI芯片.
DP转HDMI无需占用HUB的下行通路，TYPE-C接口分出两路高速信号线以及USB信号线组给到bypass转换芯片即可
。如下图所示：

一组TXRX信号线，一组SUB信号线以及HPD信号线
。由因而Bypass芯片，所以芯片是无法进行分辨率参数的增长，只能进行削减
。以4K30为例：PD1.4能够转换为HDMI2.1,向下兼容
。但是无法PD1.2/4K60HZ转换为HDMI2.1/8K60
。

    以LT8713SX为例，这是一款支持MST职能的拓展坞利用
。

四、LT8713SX利用介绍

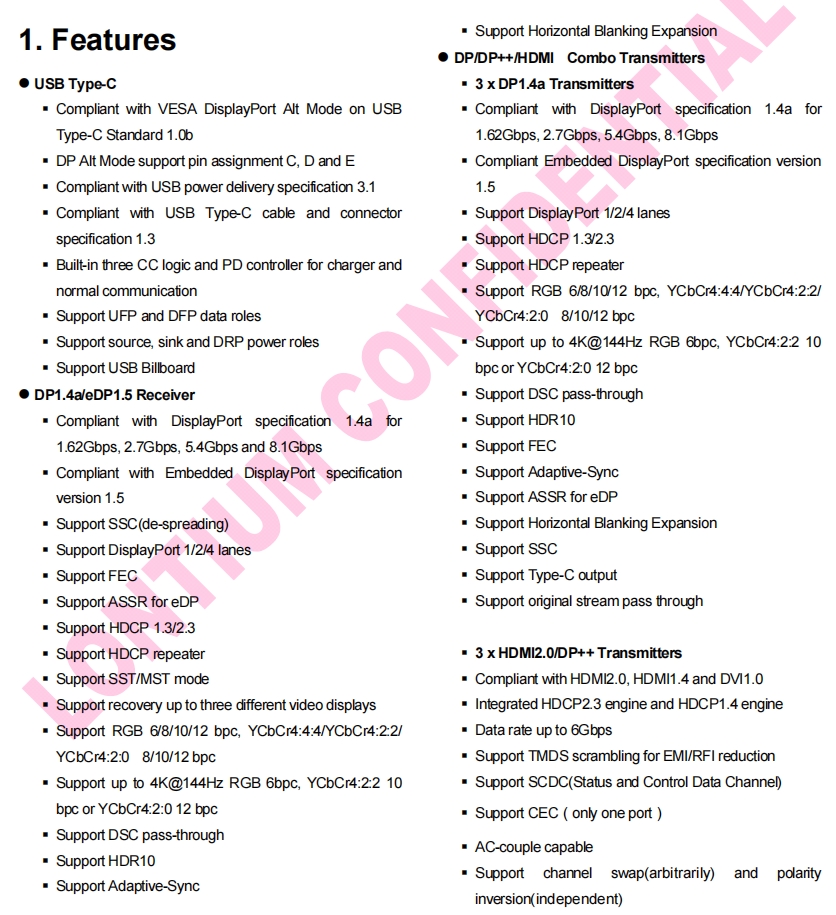

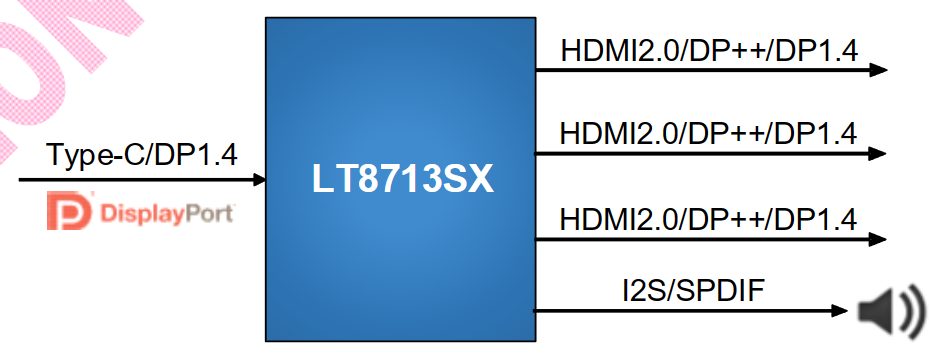

    T8713SX 是一款高机能 Type-C/DP1.4 至 Type-C/DP1.4/HDMI2.0 转换器，拥有三个可配置的 DP1.4/HDMI2.0/DP++ 输出接口和音频输出接口
。LT8713SX同时支持显示端口?单流传输（SST）模式和多流传输（MST）模式
。当接管通过单个DP链路打包和传输的多个视频/音频流时，LT8713SX将分组的多流复原为多个分歧的视频/音频流
。在 SST 模式下，三个 TX 接口输出一样的视频流/音频流
。此表，还蕴含三个用于CC通讯的CC节造器，以实现DP Alt模式和供电职能，一个用于上游Type-C端口，一个用于下游端口，最后一个用于供电
。片上USB3.0开关是一种高速双向无源开关，提供矫捷的开关以适应衔接器翻转
。

提供两个数字音频输入或输出接口，蕴含 I2S 和 SPDIF
。两者都支持最大 8KHz 采样率的 192 通路 LPCM 或压缩音频
。

    LT8713SX可能自动操作，由集成微处置器启用，该微处置器使用嵌入式SPI闪存进行固件存储
。系统节造也能够通过使用专用的配置 I2C 从接口来实现
。

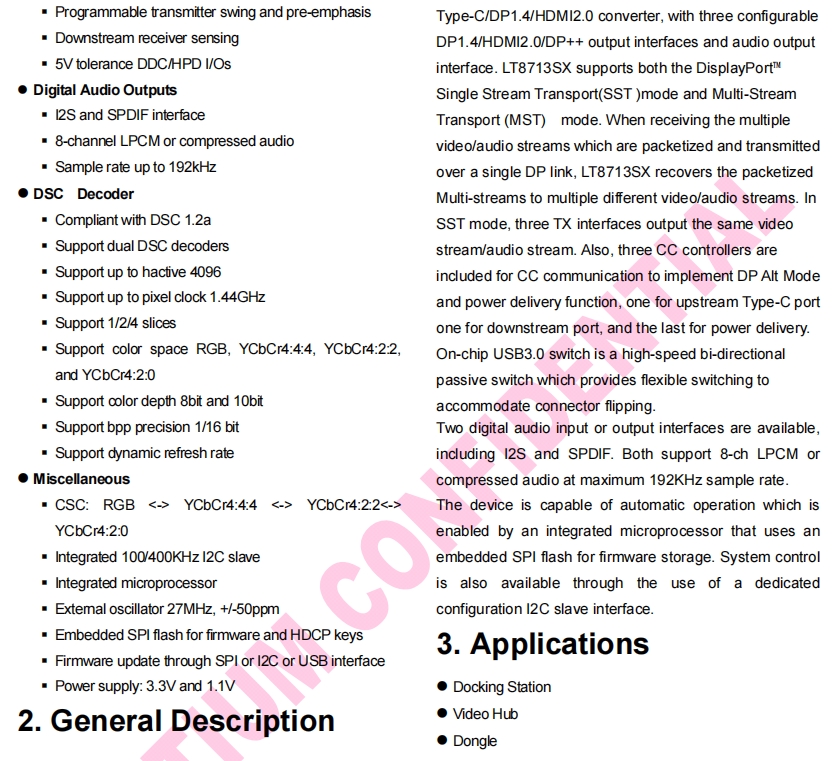

芯片参数：

LT8713SX : Type-C/DP1.4 to Tri-Port DP1.4/HDMI2.0 Converter with Audio

    --------------------------------------------
